液壓系統設計規范

一、圖樣要求

1、正確標注各視圖的關系，正常的三視圖不用標注視向，擺放要標準，其余視圖均要有明顯的箭頭及字母指示標注。如果正常視圖中能夠表達清楚，不要再單獨畫出局部視圖，在不影響圖面質量的前提下盡量在主要視圖中標注尺寸(尤其是閥板圖)

2、要求視圖要以主視圖左上角為坐標原點。

3 圖紙上的字體要采用仿宋體，字體大小按1:1圖面選擇4號。

二、各種部件的要求1原理圖:

(1)主電機 泵的參數，循環冷卻裝置的參數，這些參數包括以下標識

可直接寫在相關元件圖形的附近。

(2)壓力表、壓力閥、壓力繼電器、蓄能器各種壓力的設定值。

(3)各種管路(如壓力、回油、泄油等)和連接液壓執行元件管路外徑

和壁厚。

(4)各液壓執行機構要標注名稱，對應的液壓油缸或液壓馬達要標注規

格參數及接油口尺寸。(5)各種過濾器的過濾精度。

(6)各種不同性能管子的代號(P、T、L、A、B、X等)，具體編號規則

按“液壓系統常用編碼規則”執行。(7)溫度、液位、油箱容積等的設定值。

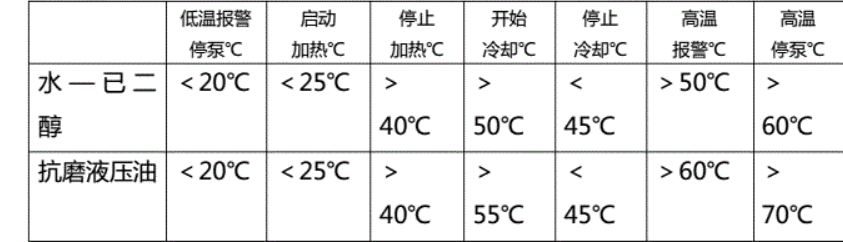

(8)正常系統溫度的設定值(可以根據用戶的要求選擇)參照下表:
